Задний модуль климатической установки

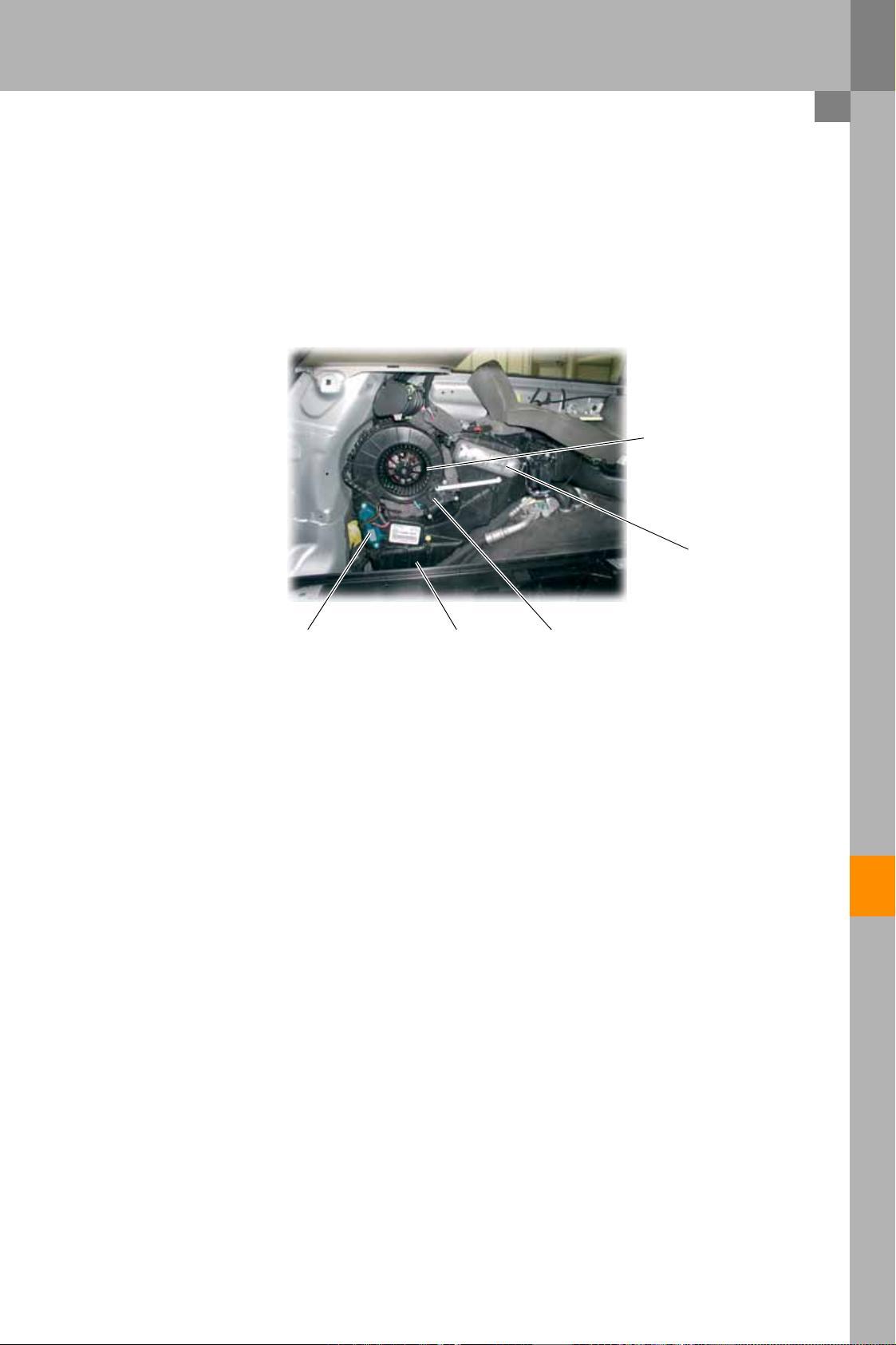

Задний модуль климатической установки находится за обшивкой левой боковой стенки багажного отсека.
Вентилятор всасывает воздух прямо из салона.
В режимах автономного отопления и использования остаточного тепла задний модуль остается
выключенным.
361_070
Блок управления заднего
приточного вентилятора
J391
Испаритель Исполнительный электродвигатель
заслонки регулировки температуры,
правой задней
V314
Задний теплообменник
Электродвигатель
вентилятора
Заслонки в заднем модуле климатической установки
Задний модуль климатической установки имеет две заслонки регулировки температуры и две заслонки
регулировки интенсивности подачи воздуха. Это позволяет осуществить раздельную подачу воздуха в две
независимые зоны задней части салона. Температура воздуха для левой и правой зон задней части салона
регулируется путем смешивания холодного воздуха от заднего испарителя с теплым воздухом из заднего
теплообменника.
Сервисное положение заднего модуля климатической установки
Задний модуль можно привести в сервисное положение. При этом трубопроводы и шланги хладагента не
отсоединяются, то есть оба контура хладагента не разгерметизируются.
При установке в сервисное положение можно производить замену таких деталей, как задний теплообменник
или задний приточный вентилятор.
