Системы пассивной безопасности
Дополнения к системе пассивной безопасности
для североамериканского рынка
В соответствии с принятыми в США требованиями Audi Q7 оснащается специальной системой определения
занятости сиденья переднего пассажира и датчиком опрокидывания.
Опрокидывание
В блок управления подушек безопасности J234 дополнительно встроен датчик опрокидывания.
В случае опрокидывания в автомобиле срабатывают преднатяжители ремней безопасности и верхние
подушки безопасности.
Определение занятости сиденья переднего пассажира
Когда блок управления подушек безопасности J234 получает информацию о том, что сиденье переднего
пассажира не занято или на нем установлено детское сиденье, он отключает фронтальную подушку
переднего пассажира.
Когда фронтальная подушка безопасности переднего пассажира отключена, в комбинации приборов горит
контрольная лампа PASSENGER AIRBAG OFF и высвечивается соответствующая надпись.

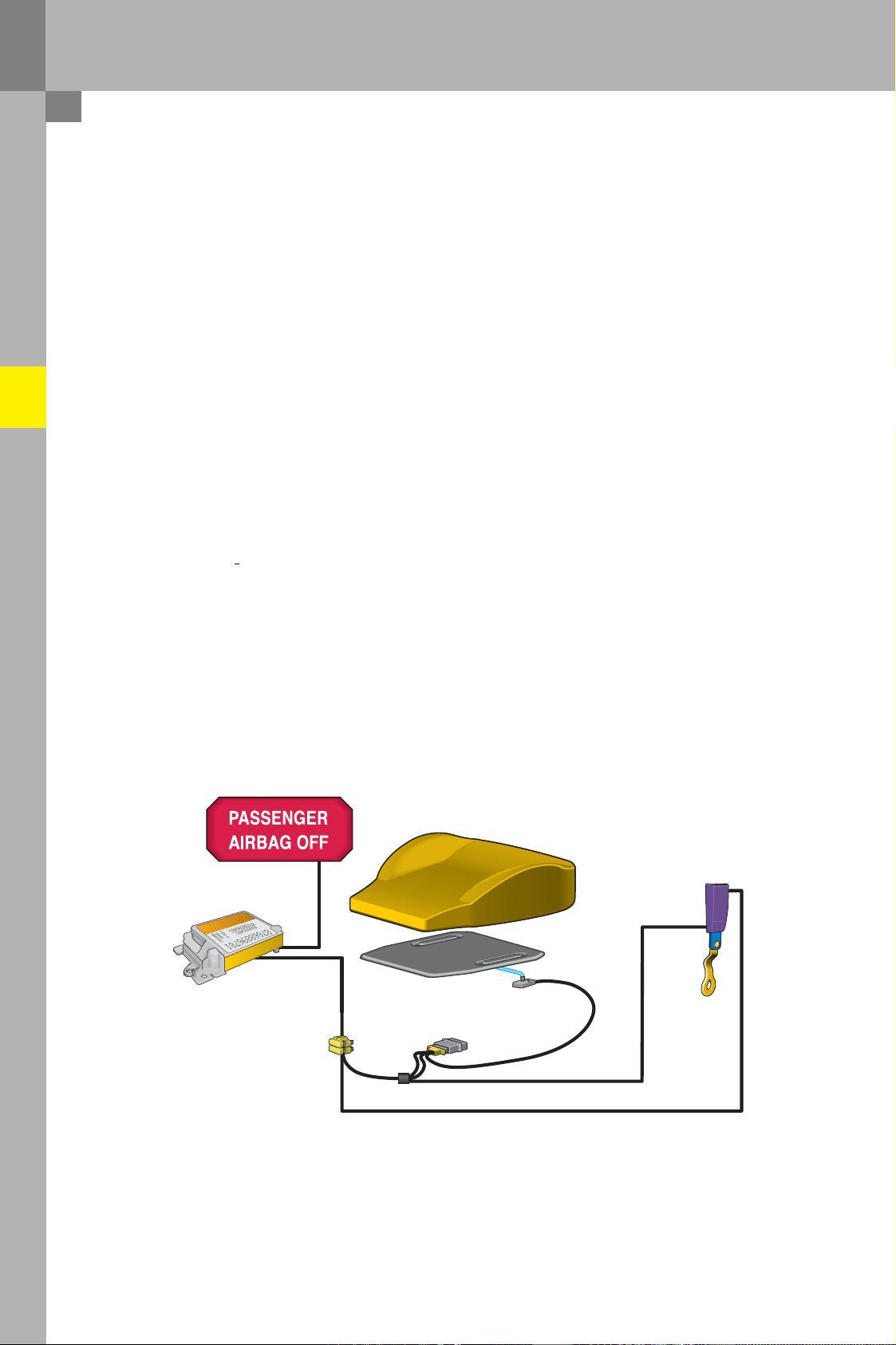

Система состоит в основном из следующих деталей и узлов:
–подушка сиденья;
– мат для определения занятости сиденья;
– датчик давления для определения занятости сиденья G452;
– блок управления системы определения занятости сиденья J706;
– выключатель замка ремня безопасности переднего пассажира E25;
– датчик усилия на ремне безопасности переднего пассажира G453;
– контрольная лампа выключенной подушки безопасности переднего пассажира
K145 (PASSENGER AIRBAG OFF);
– блок управления подушек безопасности J234.
361_027
Компоненты имеют строго заданное местоположение, которое ни в коем случае нельзя изменять.
Запрещена также замена отдельных компонентов системы. При ремонте необходимо строго следовать
инструкциям действующего руководства по ремонту и указаниям, выдаваемым тестером в режиме ведомого
поиска неисправностей.
Контрольная лампа выключенной подушки
безопасности переднего пассажира
Блок управления подушек
безопасности
Разъем под
сиденьем
Подушка сиденья
Мат для определения
занятости сиденья
Блок управления системы
определения занятости
сиденья
Выключатель в замке
ремня безопасности
переднего пассажира
Датчик усилия на
ремне безопасности
переднего пассажира
Место разъединения
Датчик давления
для определения
занятости
сиденья
